10kV、35kV高可靠性无功补偿成套装置
概述
在配网变电站10kV、35kV系统中，用真空断路器投切并联电容器组时经常发生电容器、电抗器损坏等事故，其主要原因一是断路器合闸时产生的合闸涌流和过电压冲击，二是断路器分闸时的重燃（包括复燃和重击穿）、串联电抗器截流引起的过电压冲击。本公司的“高可靠性无功补偿成套装置”，就是针对解决上述问题而研发，开发出快速、智能选相投切开关，实现高压并联电容器组的“过零投切”，大幅降低合闸涌流和过电压幅值；配备非线性电阻限压器、并联阻容回路两类主动限压装置，确保电容器、电抗器免受过电压危害，配以灵活的控制和完善的保护，保证装置安全稳定可靠运行，是无功补偿装置的升级换代产品，用于新扩建变电站10kV、35kV系统无功补偿，以及原有无功补偿装置改造。
技术特点
- 灵活的组合方式：补偿装置可细化为等容、阶梯分组投切
- 灵活的控制方式：可对 1 ～ 2 台变压器、两段母线自动判断运行方式，并自动选择相应的调控决策；可实现 1 ～ 5 组电容器（或电抗器）的控制和保护；对负荷侧、发电侧，双电源自适应补偿；具有等容循环、不等容组合、滤波支路投切三种投切方式任意可选；具有电压无功、无功（功率因数）、电压、时间、电压时间五种投切判据可选择
- “过零”投切，无涌流、无过压冲击：新开发的投切开关合闸无弹跳，抑制开关重燃；智能选相投切电容器组，实现“过零”投切，彻底解决投、切过程对主设备的过电流、高电压冲击
- 主动限压，保护电容器、电抗器安全：电容器极间配置非线性电阻限压器MOV，限制极间过电压，保护电容器。在电抗器中性点对地每相加装MOV，限制中性点的过电压幅值，保护电抗器。在电抗器每相上并联阻容吸收回路，限制开断电抗器支路引起的过电压，保护电抗器。
- 完善的保护功能。具有低电压、过电压、开口三角电压、延时速断、过流、不平衡电流、谐波等各类电容器分组保护功能。
- 完整的测量、显示、遥控及通讯功能。
应用案例

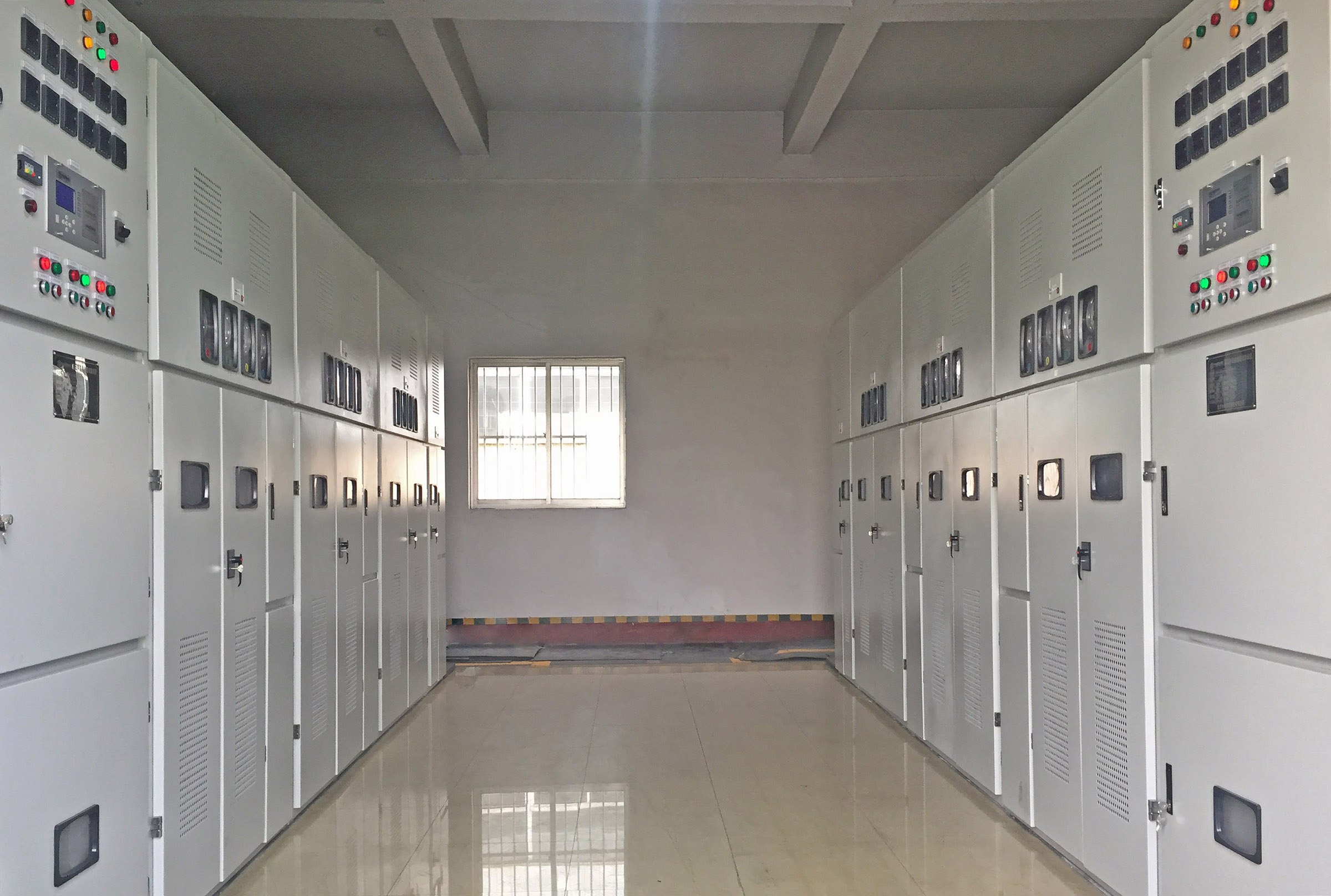

国网烟台公司莱州鲁达110kV变电站应用现场。
